Bodenkonvektoren

Bodenkonvektoren sind die spezialisierte Antwort auf die Herausforderungen moderner Architektur mit großen Fensterflächen. Sie verschwinden als „Heizkörper im Boden“ nahezu vollständig in deinem Bodenaufbau und wirken genau dort, wo die thermischen Belastungen entstehen. Ob im Neubau oder bei der Sanierung: Du stabilisierst damit die Komfortzone deines Raumes und gewinnst gleichzeitig volle architektonische Freiheit.

Bodenkonvektoren mit Ventilator arbeiten mit forcierter Konvektion: Integrierte EC-Ventilatoren saugen die Raumluft aktiv an und führen sie durch den Wärmetauscher. Dadurch erreichen sie eine deutlich höhere Leistung und reagieren schneller auf Temperaturänderungen, etwa bei plötzlicher Sonneneinstrahlung.

Dank ihrer Optimierung für niedrige Systemtemperaturen eignen sie sich besonders gut für den Betrieb mit Wärmepumpen. Sie kommen vor allem dort zum Einsatz, wo große, bodentiefe Glasflächen vorhanden sind oder Räume zusätzlich gekühlt werden sollen.

Bodenkonvektoren ohne Ventilator arbeiten mit natürlicher Konvektion. Die Raumluft wird am Wärmetauscher erwärmt und steigt allein durch den entstehenden Temperaturunterschied nach oben.

Da keine mechanischen Bauteile im Einsatz sind, arbeiten diese Systeme besonders leise und zeichnen sich durch einen technisch einfachen Aufbau aus. Sie eignen sich vor allem zur Abdeckung der Grundlast in ruhigen Bereichen, in denen nur eine geringe Heizleistung erforderlich ist.

Ein Bodenkonvektor ist ein im Boden integriertes Heiz- oder Kühlsystem. Die Raumluft wird durch einen Wärmetauscher geführt, dort erwärmt oder gekühlt und anschließend wieder in den Raum abgegeben.

Vereinfacht gesagt: ein Heizkörper, der im Boden verschwindet.

Sichtbar bleibt lediglich ein schmaler Abdeckrost, der bündig in den Boden integriert wird.

Das Grundprinzip ist einfach: Raumluft wird am Wärmetauscher vorbeigeführt, dabei erwärmt oder abgekühlt und anschließend wieder in den Raum abgegeben. Je nach Bauart passiert das:

• passiv (natürliche Konvektion – ohne Ventilator): leise, einfach, aber mit begrenzter Leistung
• aktiv (forcierte Konvektion mit EC-Ventilatoren): deutlich höhere Leistung, schnelleres Reagieren, gut für niedrige Systemtemperaturen
• rein elektrisch betriebene Konvektoren (elektrische Heizregister): nur Heizen, nicht Kühlen – sinnvoll z. B. als Nachrüstung oder punktuelle Zusatzheizung

Warum diese Unterscheidung wichtig ist: In der Praxis entscheidet nicht der Produktname, sondern die Frage: Will ich Grundlast abdecken (behaglich, konstant) oder brauche ich schnelle Leistungsreserve (Fensterzone, Spitzenlast, Lastsprünge)?

Bodenkonvektor, Unterflurkonvektor oder Bodenkanalheizung?

In der Praxis beschreiben diese Begriffe meist das gleiche Prinzip: ein im Boden integriertes Konvektionssystem mit Wärmetauscher und Abdeckrost.

Die wichtigsten Bezeichnungen im Überblick:

Ein Bodenkonvektor erwärmt oder kühlt die Raumluft über einen integrierten Wärmetauscher. Die Luft wird durch das Gerät geführt, dort temperiert und anschließend wieder in den Raum abgegeben.

Da das System direkt vor großen Fensterflächen installiert wird, wirkt es genau dort, wo thermische Belastungen entstehen.

Das Konvektionsprinzip

Die Wärmeübertragung erfolgt über Konvektion, also über Luftbewegung im Raum.

Im Heizbetrieb entsteht entlang der Fensterfläche ein warmer Luftstrom. Dieser wirkt wie ein thermischer Schutzschleier und verhindert, dass kalte Luft an der Scheibe nach unten fällt.

Das Ergebnis:

• weniger Zugerscheinungen
• stabilere Raumtemperatur
• angenehmeres Raumklima an großen Glasflächen

Klassische Unterflurkonvektoren

Diese Modelle werden oft als Unterflurheizkörper ohne Gebläse bezeichnet und setzen auf das Prinzip der natürlichen Konvektion.
Funktionsweise: Sie arbeiten ohne mechanische Unterstützung. Die Luft zirkuliert allein durch thermische Unterschiede am Wärmetauscher.
Vorteile: Da keine beweglichen Teile verbaut sind, sind diese Geräte extrem leise und technisch sehr einfach aufgebaut.
Einsatz: Sie eignen sich ideal für flache Unterflurkonvektoren in Bereichen, in denen eine geringe Heizlast ausreicht oder nur die Grundbehaglichkeit in ruhigen Zonen sichergestellt werden soll.

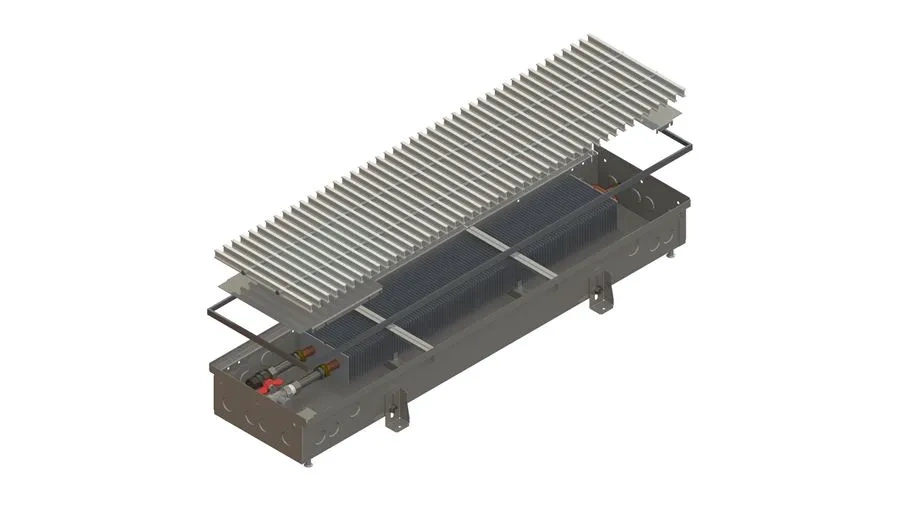

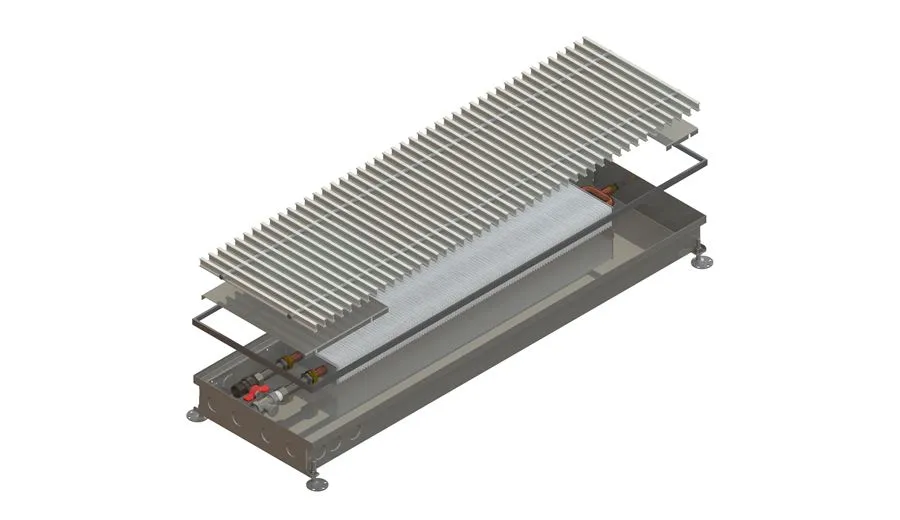

PB Reihe – Unterflurkonvektoren mit universeller Konstruktionslösung, ohne Ventilator

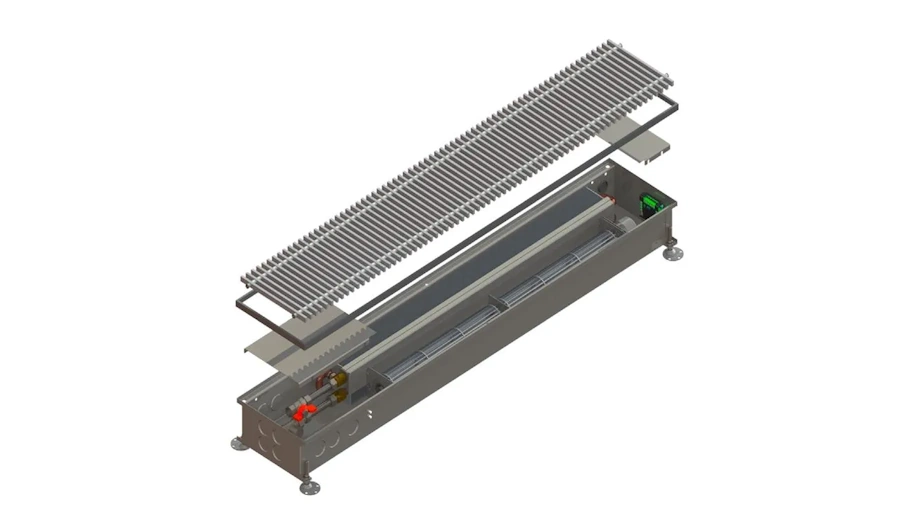

HT Reihe – Unterflurkonvektoren mit Ventilator

Bodenkonvektoren mit Gebläse

Wenn du eine höhere Heizleistung und maximale Flexibilität benötigst, sind aktive Systeme die richtige Wahl.
Power durch Ventilatoren: Durch den Einsatz moderner EC-Ventilatoren wird die Luft aktiv durch den Wärmetauscher gefördert, was die Leistung massiv steigert.
Reaktionsstärke: Diese Boden-Konvektor-Heizungen reagieren blitzschnell auf Lastsprünge, etwa wenn plötzlich die Sonne scheint oder die Außentemperatur stark sinkt.
Effizienz: Dank der Ventilatorunterstützung liefern sie selbst bei niedrigen Vorlauftemperaturen (z. B. 35 °C) genug Energie, was sie zum perfekten Partner für Wärmepumpen macht.

Elektrische Bodenkanalheizung

Es gibt Situationen, in denen keine Heizungsrohre verlegt werden können oder sollen. Hier kommen elektrische Unterflurkonvektoren ins Spiel.
Einfache Nachrüstung: Sie nutzen elektrische Heizregister statt Wasser als Medium. Das macht sie ideal für die Sanierung oder als punktuelle Zusatzheizung.
Flexibilität: Da sie nur einen Stromanschluss benötigen, ist die Bodenkanalheizung elektrisch eine unkomplizierte Lösung, um gezielt Komfort an Fensterzonen nachzurüsten. Beachte jedoch, dass mit rein elektrischen Geräten keine Kühlung möglich ist.

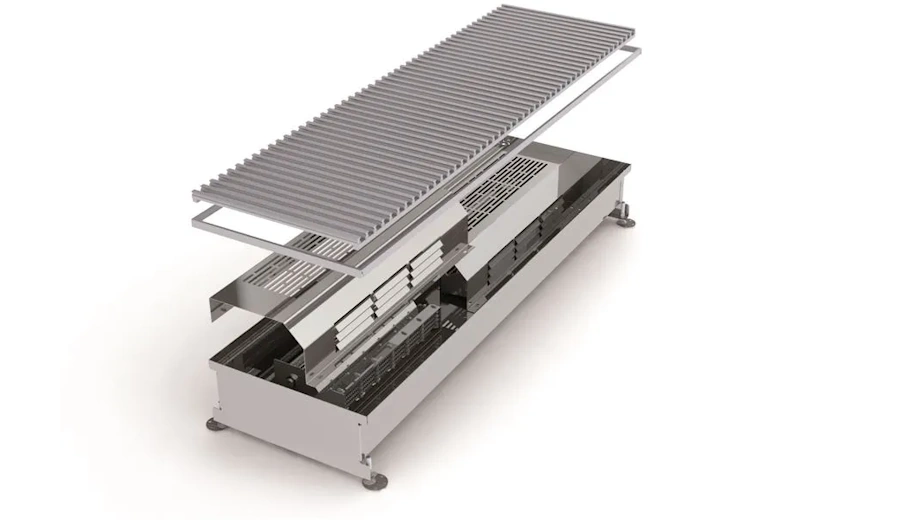

TE Reihe – Elektrischer Heizkonvektor

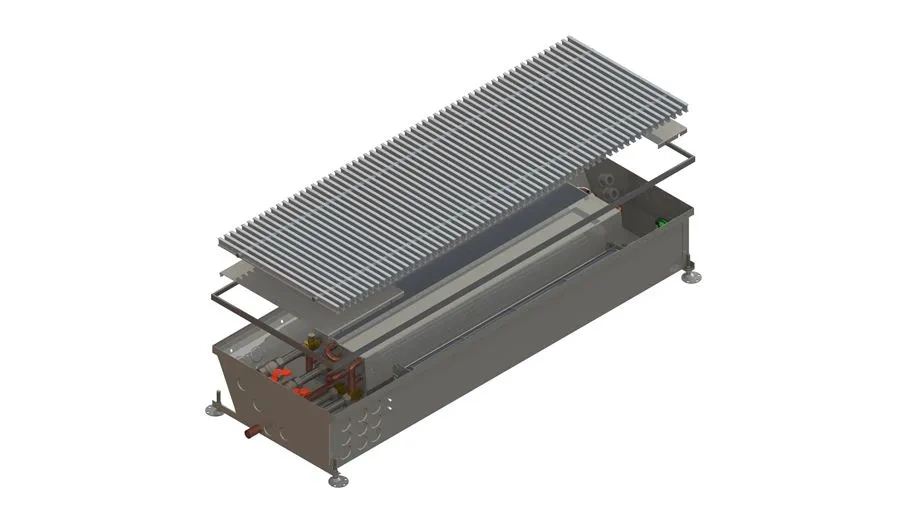

HC 4 Rohr Reihe – Vierkreisbodenkonvektoren mit Ventilator zum Heizen und Kühlen

Unterflurkonvektoren zum Heizen und Kühlen

Diese Systeme sind die Allrounder für das moderne Raumklima und stabilisieren die Komfortzone das ganze Jahr über.
Zwei Funktionen, ein Gerät: Im Winter verhindern sie Kaltluftabfall, im Sommer fangen sie die solare Last direkt an der Scheibe ab.
Sanfte Kühlung: Viele Systeme sind für die sogenannte sensible Kühlung (meist 16–18 °C Vorlauf) optimiert. Das ist sicher, oft taupunktsicher und bietet einen angenehmen Kühleffekt ohne die Risiken einer klassischen Klimaanlage.
Wärmepumpen-Synergie: Da Wärmepumpen ohnehin oft beide Funktionen (Heizen/Kühlen) bieten, holst du mit diesen Konvektoren das Maximum aus deiner Anlagentechnik heraus.

Die Leistungsfähigkeit einer Bodenkanalheizung hängt massiv von der gewählten Bauart ab. Während passive Systeme (natürliche Konvektion) eher für die Grundlastabdeckung in ruhigen Zonen gedacht sind, bieten aktive Systeme mit EC-Ventilatoren eine deutlich höhere Heizleistung. Ein aktiver Unterflurkonvektor fungiert dabei als eine Art „Booster“, der genau dann Leistung liefert, wenn sie schnell benötigt wird.

Einfluss von Vorlauftemperatur, Raumgröße und Glasflächen

Diese drei Faktoren bestimmen, wie effizient das System arbeitet:

Heizleistung im Vergleich zu Fußbodenheizung und klassischen Heizkörpern

Heizleistung gegenüber klassischen Heizkörpern:

Der Energieverbrauch hängt primär von der Gebäudequalität und den Systemtemperaturen ab, nicht vom Gerätetyp. Unterflurkonvektoren punkten hier jedoch durch ihre unsichtbare Integration und die Tatsache, dass sie bei niedrigen Temperaturen oft effizienter Leistung abgeben können als herkömmliche Radiatoren.

Heizleistung gegenüber Fußbodenheizung (FBH):

Eine FBH ist durch die Masse des Estrichs sehr träge. Der Bodenkonvektor hingegen ist reaktionsstark und kann schnell auf Lastsprünge (z. B. plötzliche Sonne durch die Fenster) reagieren. In vielen Projekten ist die Kombination (Hybrid-Lösung) am besten: Die FBH sorgt für die Grundwärme, der Bodenkanal für die schnelle Reserve und den Schutz vor Kaltluft an der Scheibe.

Vorteile und Nachteile von Bodenkonvektoren

Bodenkonvektoren bieten eine elegante und leistungsfähige Lösung für moderne Gebäude. Besonders dort, wo große Fensterflächen oder offene Raumkonzepte geplant sind. Gleichzeitig bringt das System auch einige technische Anforderungen mit sich, die bei der Planung berücksichtigt werden sollten.

Die folgende Übersicht zeigt die wichtigsten Vorteile und möglichen Herausforderungen von Bodenkonvektoren.

Einbau und Installation von Bodenkonvektoren

Der fachgerechte Einbau ist entscheidend für die Leistung und den leisen Betrieb eines Bodenkonvektors. Je nach Bauphase unterscheiden sich Planung und Umsetzung deutlich. Während im Neubau eine vollständige Integration in den Bodenaufbau möglich ist, muss bei bestehenden Gebäuden stärker auf die baulichen Voraussetzungen geachtet werden.

Einbau im Neubau

Im Neubau lässt sich ein Bodenkonvektor optimal in die Gebäudeplanung integrieren.

Integration in den Bodenaufbau

Der Konvektor wird direkt in den Estrich oder Hohlboden eingesetzt. Wichtig sind:

• ausreichende Bauhöhe im Bodenaufbau
• stabile Einbausituation
• akustische Entkopplung zur Vermeidung von Körperschall
• bündiger Abschluss mit dem späteren Bodenbelag

Positionierung vor Fensterflächen

Bodenkonvektoren sollten möglichst nah an der Glasfront installiert werden. Dadurch kann die warme Luft entlang der Scheibe aufsteigen und den Kaltluftabfall im Winter verhindern.

Bodenkonvektor nachträglich einbauen

Auch in Bestandsgebäuden kann eine Bodenkanalheizung nachgerüstet werden – vorausgesetzt, der Bodenaufbau bietet genügend Platz.

Wichtige Voraussetzungen

• ausreichende Bauhöhe im Boden
• Möglichkeit zur Verlegung der Heizungsleitungen
• zugänglicher Revisionsbereich

Wenn eine Anbindung an die Heizungsanlage nicht möglich ist, können elektrische Unterflurkonvektoren eine Alternative sein. Sie werden häufig als Zusatzheizung eingesetzt und benötigen lediglich einen Stromanschluss.

Wann lohnt sich ein Bodenkonvektor für dich?

Ein Bodenkonvektor ist weit mehr als nur ein „Heizkörper im Boden“. Er ist die spezialisierte Lösung für moderne Architektur, die Komfort und Design kompromisslos vereint. Er lohnt sich für dich besonders in folgenden Szenarien:
